Miksi muotin lämpötilansäädin on kriittinen?

Tässä kattavassa oppaassa tutkimmeMuotin lämpötilan säädin(MTC) – mitä se on, miten se toimii, miksi se on välttämätöntä nykyaikaisissa valmistusprosesseissa, kuinka valita oikea järjestelmä ja käytännön sovellukset eri toimialoilla. Tämä artikkeli sisältää selkeän rakenteen, asiantuntijoiden näkemyksiä, taulukoita, usein kysyttyjä kysymyksiä ja uskottavia viittauksia, jotka auttavat insinöörejä, valmistajia, opiskelijoita ja hankinnan ammattilaisia ​​ymmärtämään MTC:t ja niiden arvon täysin.

Sisällysluettelo

1. Mikä on muotin lämpötilan säädin?
2. Kuinka muotin lämpötilansäädin toimii?
3. Miksi lämpötilan hallinta on tärkeää muovauksessa?
4. Minkä tyyppisiä muotin lämpötilan säätimiä on olemassa?
5. Kuinka valita oikea muotin lämpötilansäädin?
6. Mitkä ovat yleiset ongelmat ja ratkaisut?
7. Usein kysytyt kysymykset
8. Viitteet

Mikä on muotin lämpötilan säädin?

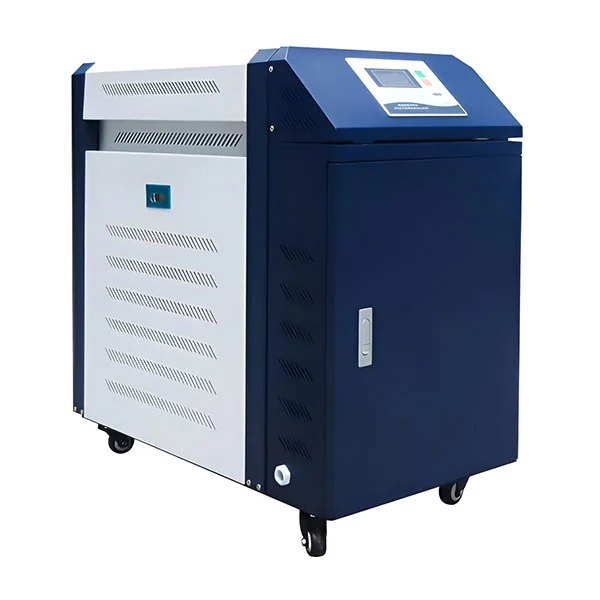

A Muotin lämpötilan säädin (MTC)on tarkkuuslämmönhallintajärjestelmä, jota käytetään ylläpitämään vakaa ja kontrolloitu lämpötila muotissa valmistusprosessien aikana, kuten ruiskuvalu, puhallusmuovaus, painevalu ja ekstruusio. MTC takaa muotin lämpötilaa säätelemällä tuotteen laadun, mittatarkkuuden ja prosessin tehokkuuden.

MTC:n merkitystä teollisessa valmistuksessa ei voi yliarvioida. Ilman tarkkaa lämpötilan säätöä vikoja, kuten vääntymistä, uppoamisjälkiä, pinnan epätäydellisyyksiä ja epätäydellisiä täyttöjä esiintyy usein, mikä johtaa korkeampiin romumääriin ja kohonneisiin kustannuksiin. MTC on nykyaikaisen prosessioptimoinnin kulmakivi.

Kuinka muotin lämpötilansäädin toimii?

Perustasolla muotin lämpötilansäädin toimii kierrättämällä lämmönsiirtonestettä - tyypillisesti vettä, öljyä tai glykoliseoksia - muottiin upotettujen kanavien kautta. Säädin lämmittää tai jäähdyttää nestettä säätämällä muotin lämpötilaa dynaamisesti tasaisten lämpöolosuhteiden varmistamiseksi.

Automaattinen ohjaussilmukka sisältää:

• Lämpötila-anturit (termoparit tai RTD:t), jotka on sijoitettu lähelle muotin pintaa.
• Ohjausyksikkö, joka vastaanottaa ja käsittelee anturitietoja.
• Lämmityselementti ja/tai jäähdytysjärjestelmä nesteen lämpötilan säätämiseksi.
• Pumput, jotka ylläpitävät nesteen kiertoa muottikanavien läpi.

Tämän suljetun silmukan ohjausjärjestelmän avulla valmistajat voivat saavuttaa tarkat lämpötilatavoitteet, usein ±1 °C:n sisällä, mikä on kriittistä toistettavuuden ja laadun kannalta.

Miksi lämpötilan hallinta on tärkeää muovauksessa?

Lämpötila vaikuttaa suoraan materiaalivirtaukseen, jäähdytysnopeuteen, kiteyteen ja viime kädessä osan suorituskykyyn. Huonon hallinnan seurauksia ovat:

Autoteollisuuden ja lääketieteellisten laitteiden kaltaisilla aloilla, joilla toleranssit ovat tiukat ja turvallisuuden kannalta kriittistä suorituskykyä vaaditaan, vakaa lämpötilan säätö on laadunvarmistuksen kannalta ehdoton osa.

Minkä tyyppisiä muotin lämpötilan säätimiä on olemassa?

Valmistajat voivat valita useista MTC-kategorioista riippuen sovelluksesta, nestetyypistä, tehoalueesta ja vaaditusta lämpötarkkuudesta:

• Vesipohjaiset MTC:t:Yleisin turvallisuuden ja tehokkuuden vuoksi; ihanteellinen 20-90°C lämpötiloihin.
• Öljypohjaiset MTC:t:Käytetään korkeammissa lämpötiloissa 300°C asti.
• Kaksitoimiset järjestelmät:Tarjoa sekä lämmitys- että jäähdytysominaisuudet yhdessä yksikössä.
• Kannettavat MTC:t:Kompaktit yksiköt pienille työkaluille tai prototyyppisovelluksille.
• Tarkat digitaaliset ohjaimet:Tarjoa edistynyt PID-viritys ja liitettävyys Teollisuus 4.0 -asetuksiin.

Kuinka valita oikea muotin lämpötilansäädin?

Kun valitset MTC:tä, ota huomioon seuraavat päätöskohdat:

Huippuvalmistajat, mukaan lukienNingbo Ao Kai Precision Temperature Control Technology Co., Ltd., tarjoavat räätälöityjä ratkaisuja, jotka kattavat edistyneiden MTC-järjestelmien standardin ja vahvan myynnin jälkeisen tuen – EEAT:n (kokemus, asiantuntemus, auktoriteetti ja luotettavuus) keskeinen osa.

Mitkä ovat yleiset ongelmat ja ratkaisut?

Eduista huolimatta MTC:t voivat kohdata haasteita. Tyypillisiä ongelmia ovat:

• Huono lämmönsiirto:Syynä on kalkkikertymä – ratkaistaan ​​säännöllisellä puhdistuksella ja suodatettujen nesteiden käytöllä.
• Epätarkat anturit:Aiheuttaa vääriä lukemia – vuosittainen kalibrointi on suositeltavaa.
• Pumpun vika:Vähentää nesteen kiertoa – ratkaistaan ​​ennaltaehkäisevän huollon ja redundanssisuunnittelun avulla.
• Virheellinen asennus:Voi aiheuttaa nestevuotoja tai huonon virtauksen – noudata aina OEM-asennusohjeita.

Usein kysytyt kysymykset

Mitä muotin lämpötilansäädin tarkalleen tekee?
Muotin lämpötilansäädin ylläpitää vakaata lämpötilaa muottien sisällä kierrättämällä lämmitettyä tai jäähdytettyä nestettä muottiin upotettujen kanavien kautta. Tämä tarkka sääntely varmistaa osien paremman laadun ja yhdenmukaiset tuotantosyklit.

Miksi tarkka lämpötilan säätö on niin tärkeää muovien muovauksessa?
Tarkka lämpötilan säätö vaikuttaa materiaalivirtaukseen, jäähdytysnopeuksiin, pinnan viimeistelyyn ja mittojen vakauteen. Epätasaiset lämpötilat voivat aiheuttaa vikoja, kuten vääntymistä, nielujälkiä ja epätäydellistä täyttöä.

Miten päätän vesipohjaisen ja öljypohjaisen MTC:n välillä?
Valitse vesipohjaiset järjestelmät useimpiin vakiosovelluksiin ~90°C asti. Korkeammissa lämpötiloissa (esim. tietyt tekniset muovit) öljypohjaiset MTC:t 300 °C asti ovat suositeltavia paremman lämmönsiirron vuoksi korotetuissa lämpötiloissa.

Mitä huoltoa MTC vaatii?
Säännöllinen huolto sisältää lämmönvaihtimien puhdistamisen, pumppujen ja antureiden tarkastuksen, instrumenttien kalibroinnin ja sen varmistamisen, ettei neste ole saastunut. Nämä vaiheet vähentävät seisokkeja ja parantavat tarkkuutta.

Voivatko muotin lämpötilansäätimet integroida tehtaan tietojärjestelmiin?
Kyllä, edistyneissä MTC:issä on digitaaliset rajapinnat integroitaviksi MES/SCADA-järjestelmiin. Tämä mahdollistaa keskitetyn seurannan ja optimoinnin osana Teollisuus 4.0 -valmistusympäristöjä.

Viitteet

• Muovitekniikka: Muotin lämpötilan säätelyn perusteet
• Koneen suunnittelu: lämpötilan säätely ruiskumuotteissa
• Ruiskupuristuslehti: Muotin lämpötilan hallinnan rooli
